Комплекс для заправки баллонов аргоном

На производственную площадку специалистами СпецКриоГаз Пермь была отгружена и введена в эксплуатацию газификационная установка модели ГУ-2/20. Криогенное оборудование предназначено для газификации сжиженного аргона и наполнения баллонов 40 л.

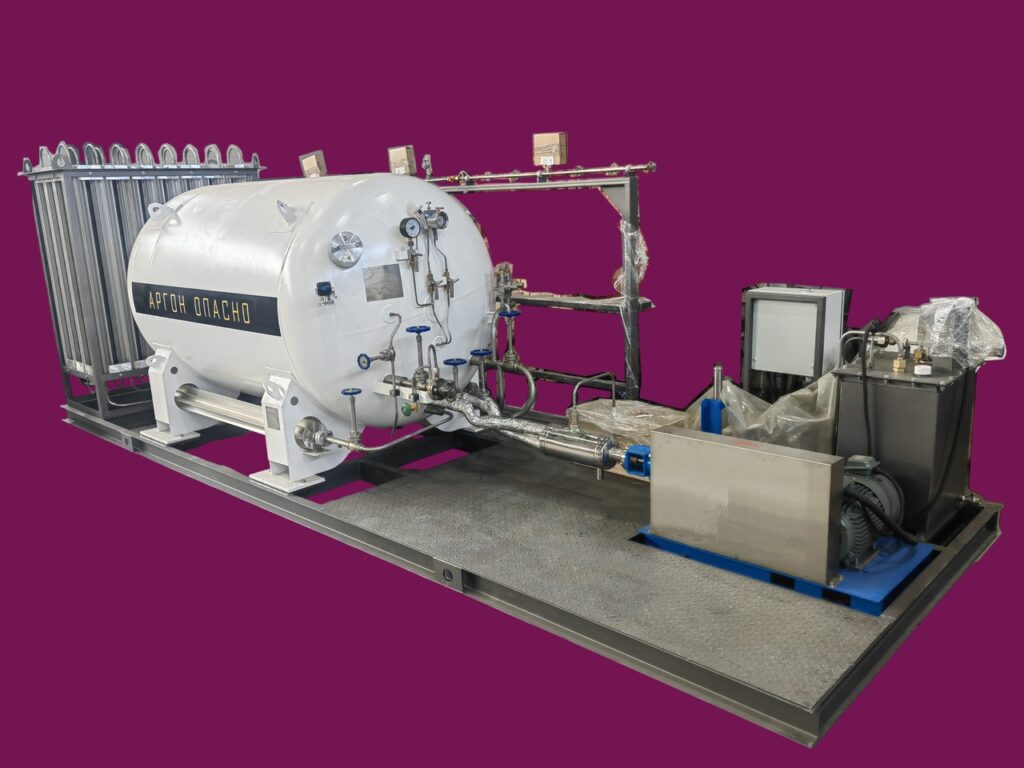

Конструктивно агрегат собран на общей несущей платформе. В единый блок объединены: криогенная емкость вместимостью 2 кубометра, поршневой насос для работы с низкотемпературными средами, атмосферный испаритель высокого давления, жидкостной подогреватель, контроллер с панелью управления и наполнительная баллонная рампа на 12 баллонов. Такая сборка гарантирует полную независимость оборудования: для старта работ требуется лишь подключение к электросети и подсоединение баллонной тары к заправочному посту.

Эксплуатационные параметры комплекса заправки аргона

ГУ-2/20 укомплектована поршневым насосом с подачей до 200 литров сжиженного аргона ежечасно (при переходе в газовую фазу это эквивалентно 160 нормальным кубометрам). В рамках стандартного 8-часового рабочего дня один оператор способен обеспечить наполнение порядка 80–90 сорокалитровых емкостей (при условии, что в каждом баллоне остается остаточное давление, а вместимость при 150 атмосферах составляет ~6,3 куб. м газа). Процесс практически полностью автоматизирован, а слежение за ключевыми показателями ведется через шкаф управления.

Запас автономного функционирования

При условии полного заполнения сосуда (2 м³ жидкого криопродукта) газификатор выработает около 1600 кубометров газообразного вещества. Такого количества достаточно для заполнения ориентировочно 250–260 стандартных баллонов. Соответственно, одного запаса криогенной жидкости хватит предприятию на три полноценные рабочие смены (если исходить из расчета 80 баллонов за выход), после чего потребуется дозаправка станции.

Совместимость с иными криогенными средами

Данная модель адаптирована под аргон (температура кипения -186°C). Технически возможно перевести установку на жидкий азот или кислород, но данная операция потребует вмешательства в конструктив. Понадобится замена уплотнительных колец насосной группы и элементов, контактирующих со средой, а для кислорода обязательна процедура обезжиривания контура. Перевод из одной модификации в другую возможен, но должен производиться строго по регламенту завода-изготовителя. Стоит отметить, что работа с метаном на ГУ-2/20 не предусмотрена.

Газификационная установка ГУ-2/20 – это выбор для производства со средними объемами потребления, позволяющий силами одного сотрудника закрывать суточную потребность в аргоне при запасе на несколько дней вперед.
